安曇幹線１号線No.16鉄塔は、旧中山道洗馬（せば）宿の入口にあります。
いわゆる「烏帽子型鉄塔」というタイプで、Y型をした主構造に横架材と組み合わせ逆三角形の大型のトラスを構成し、そこに導線が水平に３列並んで架かっています。地線は２本に別れた主材最上部に設置されています。
他のページでも述べていますが、回線は三本一組で構成され、通常の鉄塔では左右で２回線の２組となりますが、安曇幹線１号線には回線が１組しかありません。これは安曇幹線２号線が別の経路を同型の鉄塔で結んでいるためです。
安曇幹線は長野県朝日村の東京電力新信濃変電所を起点とし、埼玉県小鹿野町の新秩父開閉所を結ぶ文字通り500kVの幹線回路です。
技術的には他の幹線鉄塔と同様の設計も可能ですが、北八ヶ岳北麓など山深い地域を経由するため、万一の自然災害などの備えとして別経路を取ったものと考えられます。
2022年１月探訪

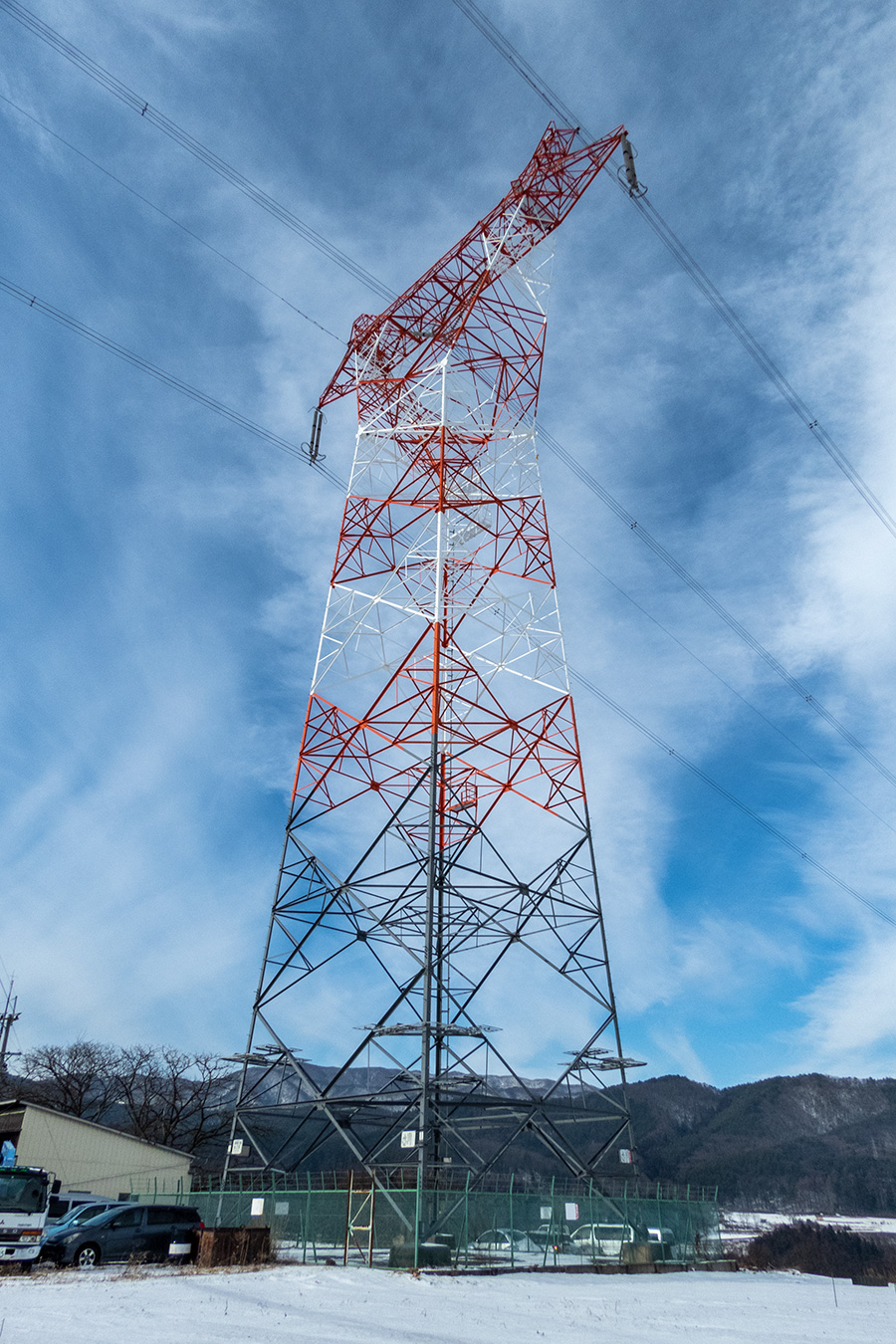

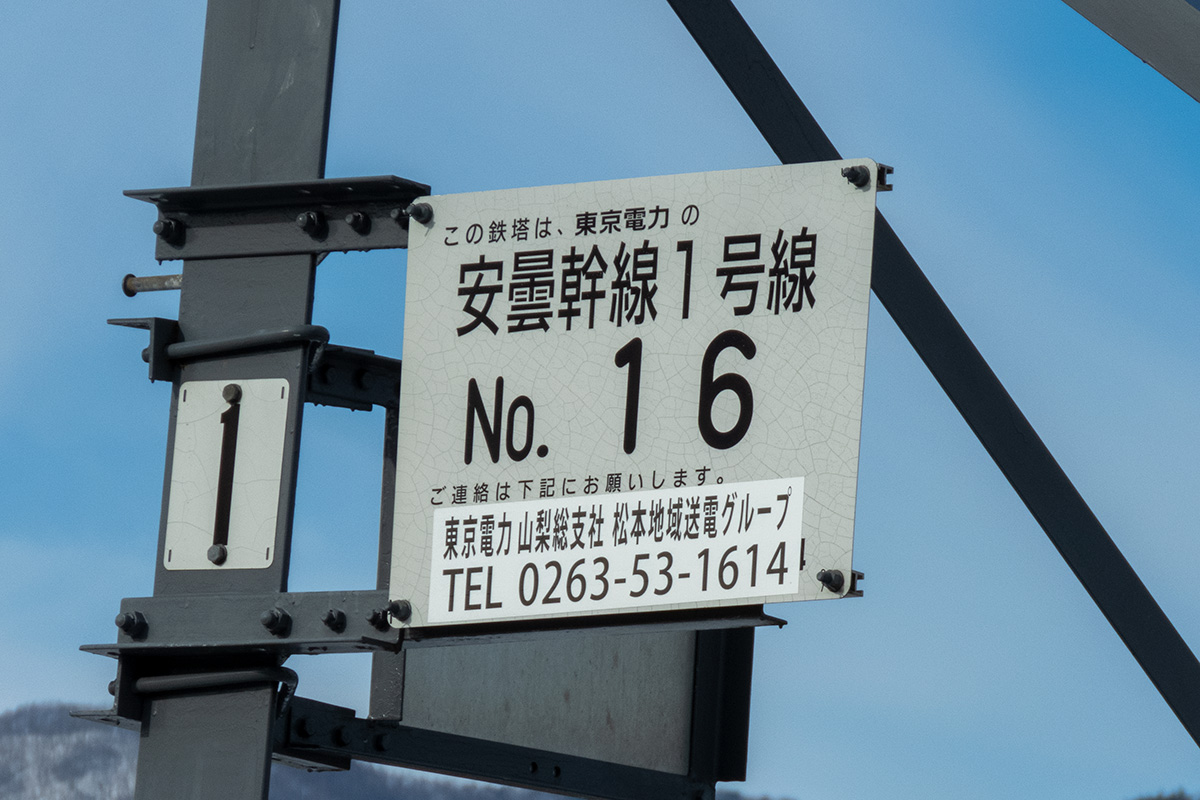

安曇幹線１号線 No.16

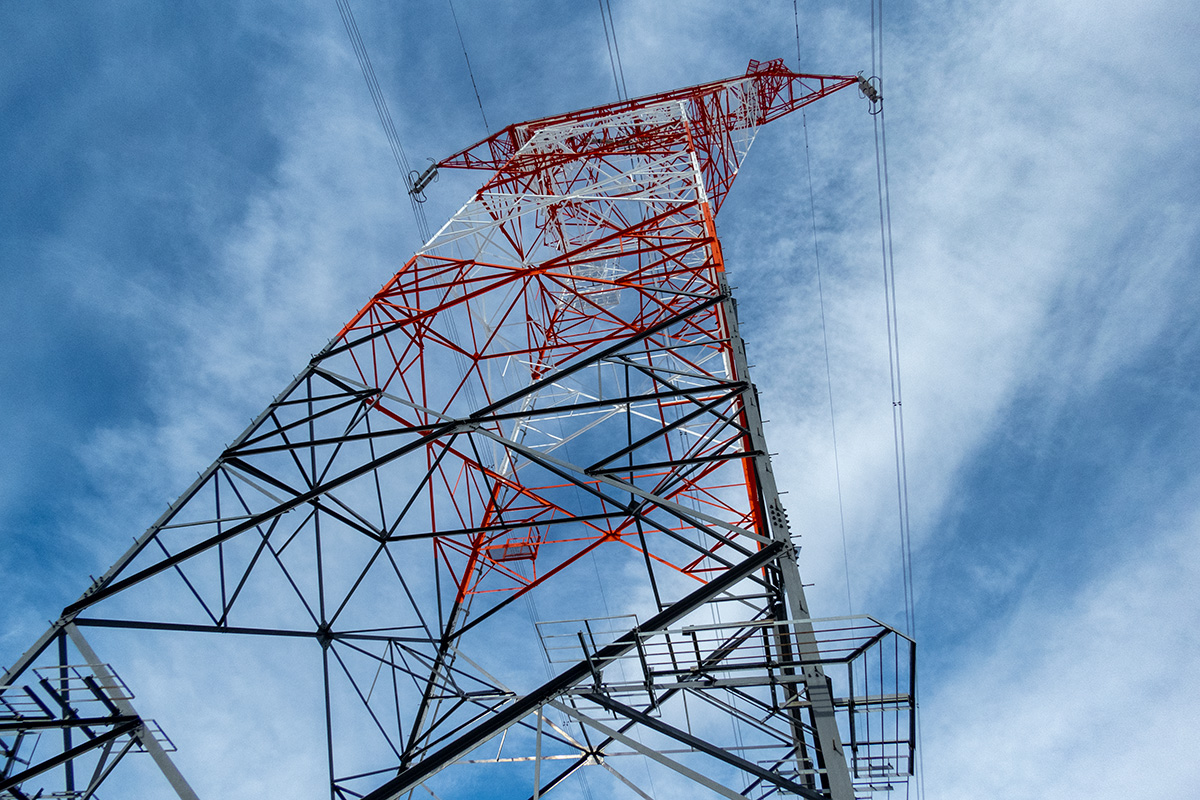

近景
No.16は懸垂型碍子の赤白鉄塔

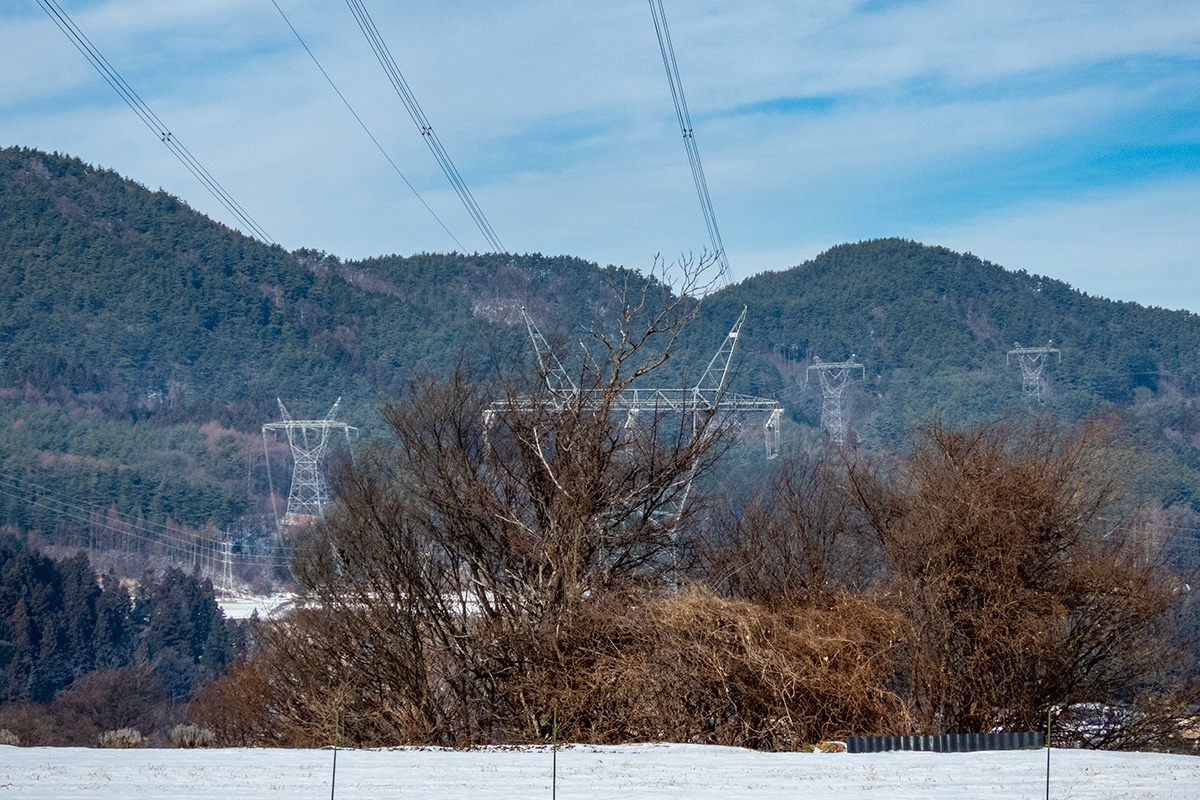

若番側の鉄塔
東京電力パワーグリッド新信濃変電所が山を越えた所にあります。
導体を支持する碍子には、耐張型と懸垂型で表情が異なり、懸垂型では中央の碍子はＶ字となる点も特徴的です。

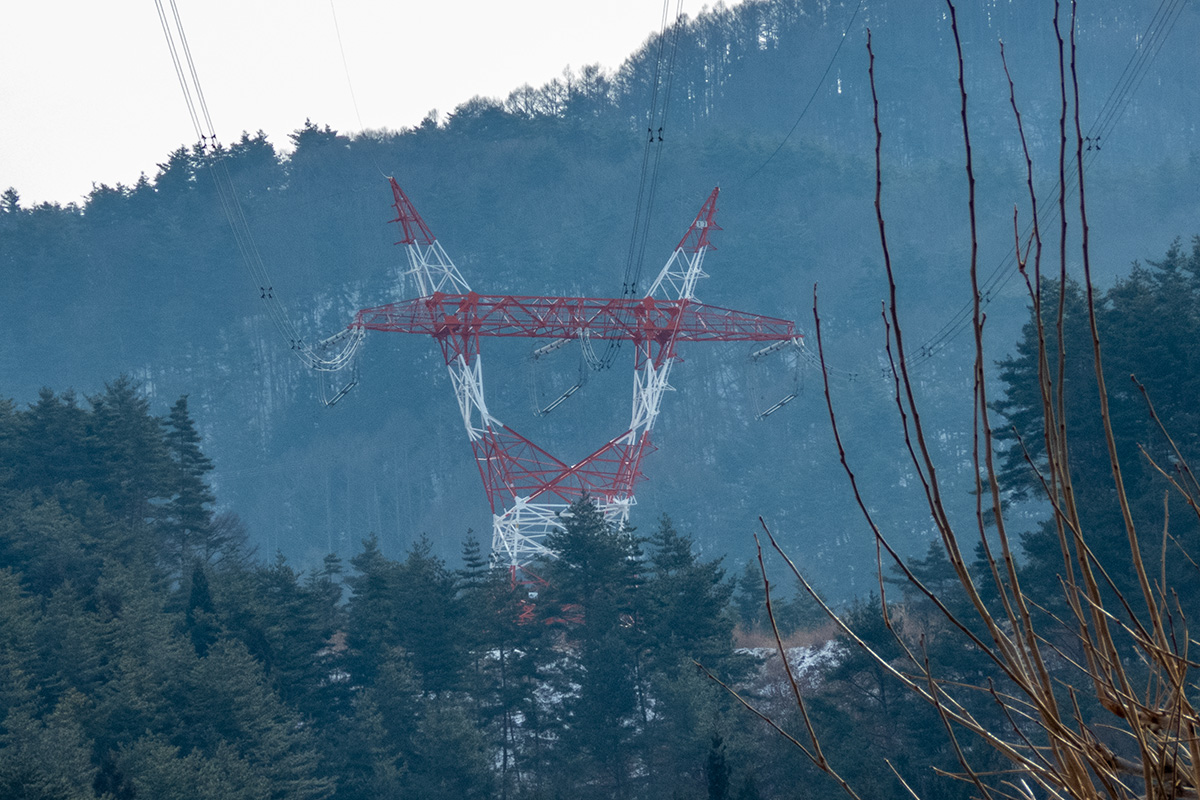

No.17鉄塔
付近で赤白に塗装された鉄塔は、No.16とNo.17鉄塔の２基のみで、JR中央本線と国道19号を跨ぐ位置にあります。
